产品规格 Product specification
产品型号:
输入电压 :
输出电压:
工作频率 :
产品介绍 RUBBER AND PLASTIC


环形变压器200VA铁心是用优质冷轧硅钢片无缝地卷制而成的变压器。采用特殊的绕制方法,具有体积小、无磁场干扰等特点。广泛应用在医疗、功放、大型打印机、家用小型稳压器等设备内部。

环形变压器,环形隔离变压器200va

环形变压器200va,220V转24V


环型变压器的线圈均匀地绕在铁心上,线圈产生的磁力线方向与铁心磁路几乎完全重合,与叠片式相比激磁能量和铁心损耗将减小25%。

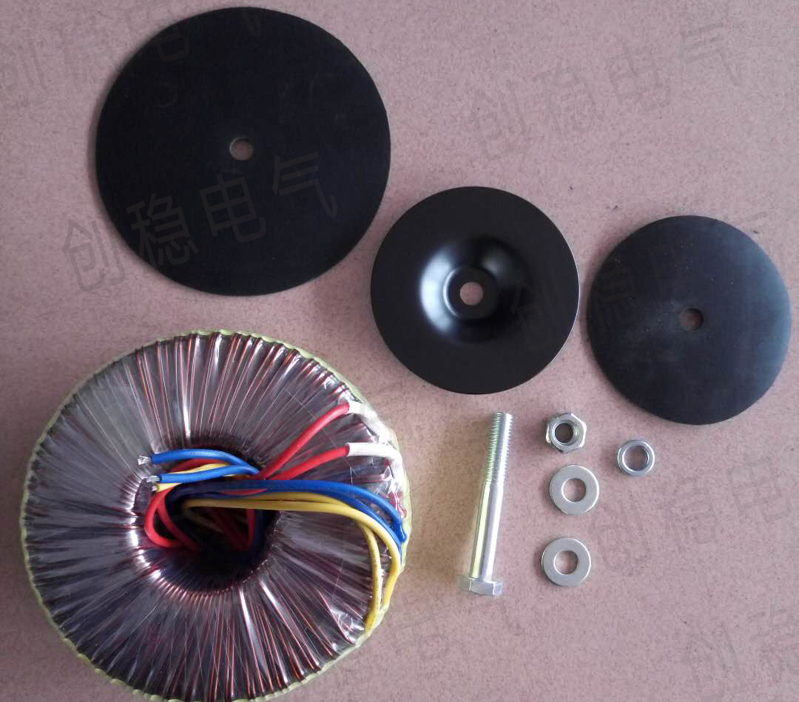

环形变压器组装图

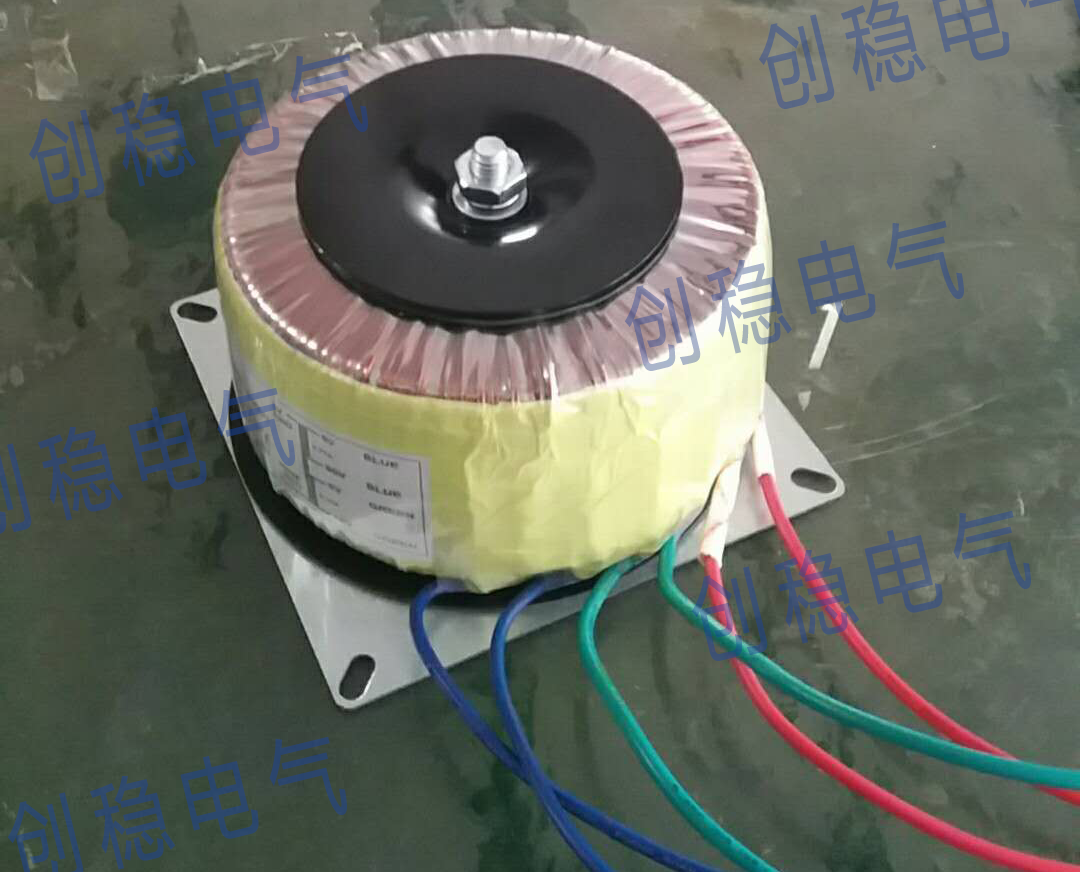

环形隔离变压器组装图

环形变压器的铁心是用优质冷轧硅钢片(片厚一般为0.35mm以下),无缝地卷制而成,这就使得它的铁心性能优于传统的叠片式铁心。环形变压器的线圈均匀地绕在铁心上,线圈产生的磁力线方向与铁心磁路几乎完全重合,与叠片式相比激磁能量和铁心损耗将减小25%,由此带来了下述一系列的优点。

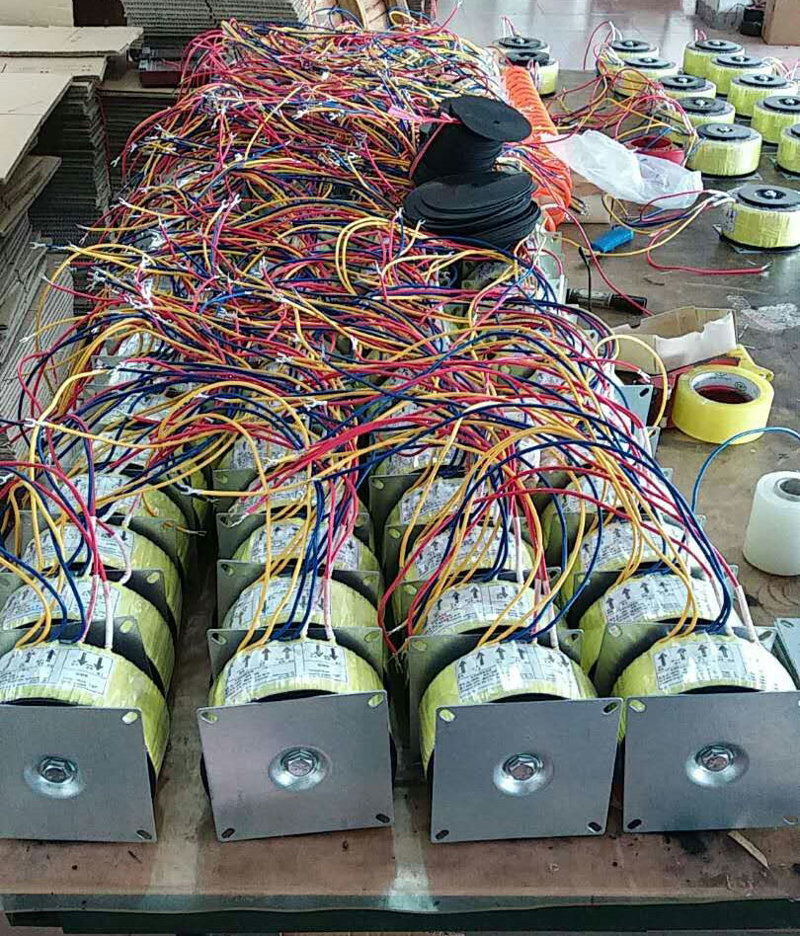

环形隔离变压器厂家

1)电效率高铁心无气隙,叠装系数可高达95%

环形变压器以上,铁心磁导率可取1.5~1.8T(叠片式铁心只能取1.2~1.4T),电效率高达95%以上,空载电流只有叠片式的10%。

2)外形尺寸小,重量轻环形变压器比叠片式变压器重量可以减轻一半,只要保持铁心截面积相等,环形变压器容易改变铁心的长、宽、高比例,可以设计出符合要求的外形尺寸。

3)磁干扰较小环形变压器铁心没有气隙,绕组均匀地绕在环形的铁心上,这种结构导致了漏磁小,电磁辐射也小,无需另加屏蔽都可以用到高灵敏度的电子设备上,例如应用在低电平放大器和医疗设备上。

4)振动噪声较小铁心没有气隙能减少铁心感应振动的噪音,绕组均匀紧紧包住环形铁心,有效地减小磁致伸缩引起的“嗡嗡”声。

5)运行温度低由于铁损可以做到1.1W/kg,铁损很小,铁心温升低,绕组在温度较低的铁心上散热情况良好,所以变压器温升低。

6)容易安装环形变压器只有中心一个安装螺杆,特别容易在电子设备中进行快速安装与拆卸。


应用场合

1、电力设备、自动化控制设备;

2、家用小型交流稳压器;
3、自耦减压起动箱,专用电动机减压。

周围空气温度-30℃至+40℃,24小时的平均值不超过+35℃;超过+40℃时变压器的负载能力下降,低于0℃以下时,变压器的负载能力上升,负载功率可略超出额定功率。在-30℃的低温环境并不影响环形变压器的正常启动和正常工作,低温特性良好是环形变压器的优势。

环形变压器目前对安装地点海拨无要求。

周围空气湿度建议 大不超过90%,月平均湿度建议不超过75%。在湿度较高的环境中,建议使用防水型环形变压器,防水变压器防护等级达IP67级,浸泡水中仍可长期工作。

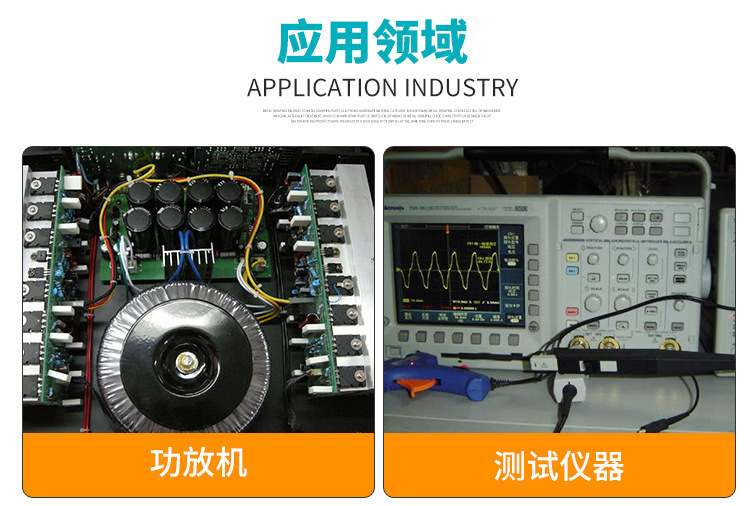

环形变压器在功放机中的应用

环形变压器在打印机、信号装置中的应用
