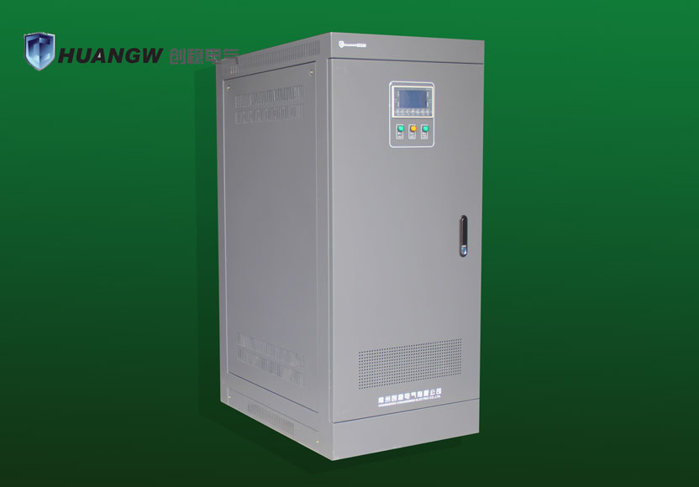

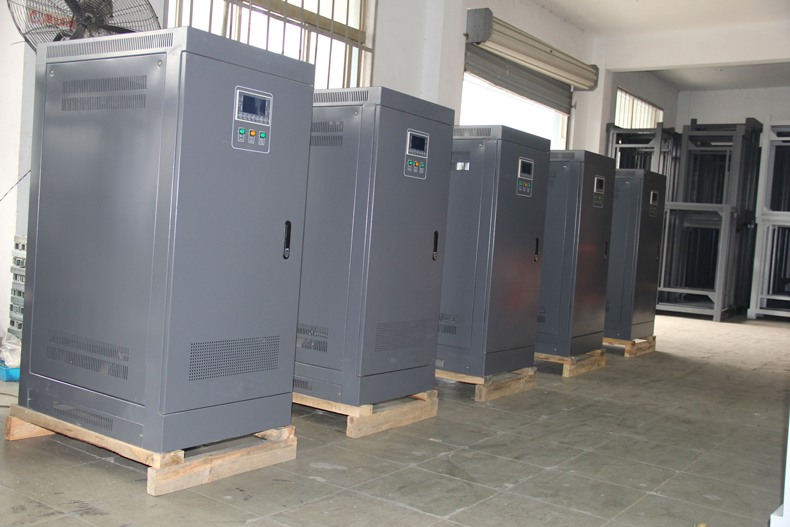

ZBW-SG稳变一体机
■产品概述
ZBW-SG稳变一体机是为了适应不同国家电压制式的设备，可以适应不同国家的电压（如三相200v/220v/400v/440v/460v等）。体积小，反应速度快、无机械、无碳刷、无触点、三相分调等优点。

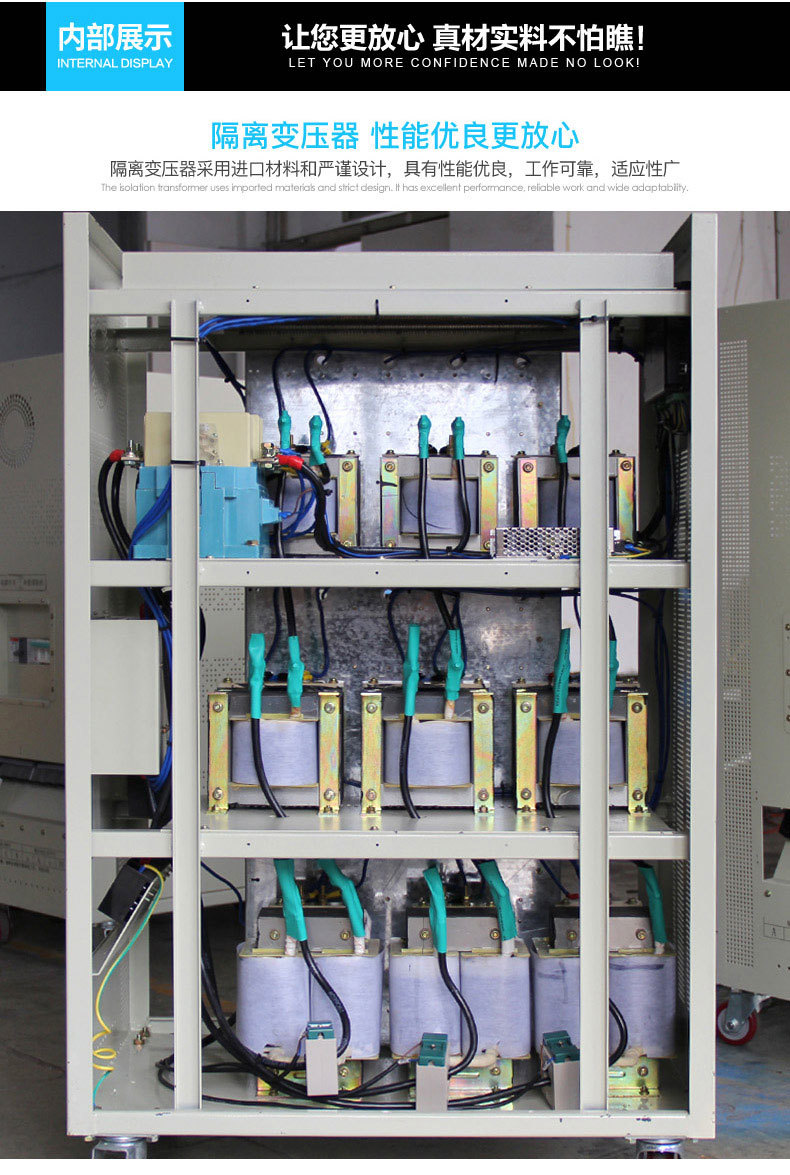

■工作原理
采用微电脑（MCU＋PLD＋12位高速AD）智能检测，输出指令控制电子模块（IGBT或SCR）的快速切换，通过变压器同频、锁相、正弦波叠加补偿保持输出电压的稳定。响应速度快、无碳刷、无触点、无机械、三相电压自动平衡。
■产品特点
响应速度快 | 12位高速AD采集，每周波采集64点，单片机进行数字处理运算，电子模块快速补偿 |
可设定多种调整方式 输出精度 | 同调：当设定同调时，AD同时采集A、B、C三相电压的真有效值进行平均计算，给出指令进行补偿，可以有效提高三相电压的不平衡度
|
分调：当设定分调时，三相电压各自调整，保证三相电压都在精度范围内，特别适合单相负载 | |
自动判断：微电脑自动分析应该进行同调或分调
| |
测量技术先进 | 2位AD采集，单片机进行数字滤波及真有效值计算 |
控制精确无误 | 大规模可编程逻辑器件与单片机的完美配合 |
人性化的界面 | 通过操作面板触摸键可以设定各种指标（输出电压、稳压精度、保护功能） |
输出波形无失真 | 无触点过零开关切换，同频、锁相、正弦波叠加补偿原理 |
抵抗谐波干扰 | 真有效值电压检测 |
负载范围广 | 阻性、容性、感性负载都能适应 |
缓起动抗冲击 | 具有先稳压再输出功能 |
保护功能全 | 当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作，并且具有完善的缺相、过载、短路保护及故障后声光报警功能 |
电压电流显示 | 电压、电流分别真有效值数字显示 |
长期免维护 | 可连续无故障运行10万小时以上，使用寿命长，实现长期免维护 |
噪音 | 无噪音，解决了碳刷式稳变一体机的缺憾 |
■技术参数
输入 | 稳压范围 | 三相304V~456V 单相176V-264V |
频率 | 50HZ~60HZ | |
输出 | 额定电压 | 相电压220V，线电压380V |
中心电压值调节范围 | ±7% | |
稳压精度 | ±（1~5）%可选择（常规设定为±2%） | |
响应时间 | ≤30ms | |
波形失真 | 不产生附加波形畸变（静态） | |
效率 | ≥98% | |
三相不平衡度 | 三相电压自动平衡 | |
延时输出 | 先稳压再输出（保护设备不受冲击） | |
保护 | 过压 | 输出相电压超过10%（245V），切断输出或不间断转向旁路 |
欠压 | 输出相电压低于10%（195V），切断输出或不间断转向旁路 | |
缺相 | 具备（自动切断） | |
过载 | 电子检测，过载3分钟内切断输出 | |
过流 | 电子检测和断路器双重保护 | |
短路 | 电子检测和断路器双重保护 | |
旁路 | 人工或不间断自动旁路 | |
指示 | 电压 | A、B、C三相分别具有真有效值数字 |
电流 | A、B、C三相分别具有真有效值数字 | |
工作状态 | 稳压状态/市电状态 | |
异常 | ||
过压、欠压、过载、保险丝断 | ||
工作方式 | 具有稳压和市电两种工作方式 | |
过载能力 | 5倍额定电流1秒钟
| |
维护方式 | 免维护 | |
■型号规格及安装尺寸
型号 | 额定容量(KVA) | 输入电压范围 (V) | 输出电压（V） | 额定输出电流 (A) | 机柜外形尺寸 (mm) 宽X厚X高 | 重量 (kg) |
ZBW-10 | 10 | 三相304V~456V | 三 相 | 15 | 500×500×1000 | 140 |
ZBW-20 | 20 | 30 | 500×500×1000 | 160 | ||
ZBW-30 | 30 | 46 | 600×600×1300 | 180 | ||
ZBW-50 | 50 | 76 | 600×600×1300 | 195 | ||
ZBW-75 | 75 | 114 | 660×660×1500 | 316 | ||
ZBW-100 | 100 | 152 | 660×660×1500 | 330 | ||
ZBW-150 | 150 | 228 | 700×700×1600 | 450 | ||
ZBW-225 | 225 | 342 | 900×800×1900 | 530 | ||
ZBW-320 | 320 | 486 | 1100×800×2200 | 630 | ||
ZBW-400 | 400 | 608 | 1100×800×2200 | 750 | ||
ZBW-500 | 500 | 760 | 1200×1000×2200 | 870 | ||
ZBW-600 | 600 | 912 | 1200×1000×2200 | 980 | ||
ZDBW-3 | 3 | 单相176V-264V | 单相220V±7%可设置 | 14 | 250×500×500 | 20 |
ZDBW-5 | 5 | 23 | 250×500×500 | 30 | ||
ZDBW-10 | 10 | 45 | 350×600×600 | 52 | ||
ZDBW-20 | 20- | 91 | 350×600×600 | 79 | ||
ZDBW-30 | 30 | 136 | 660×660×1400 | 110 | ||
ZDBW-50 | 50 | 227 | 660×660×1400 | 145 |
■使用注意事项
该系列稳压器应在室内使用，正常使用条件为： | ■ ■备注 1,三相四线制相电压220V±30%、线电压380V±30%(订货时需说明); 2.ZBW系列产品全部采用三相分别调压,具有三相电压自动平衡功能; 友情提醒：特殊电压可定做
|
