型号说明
概述

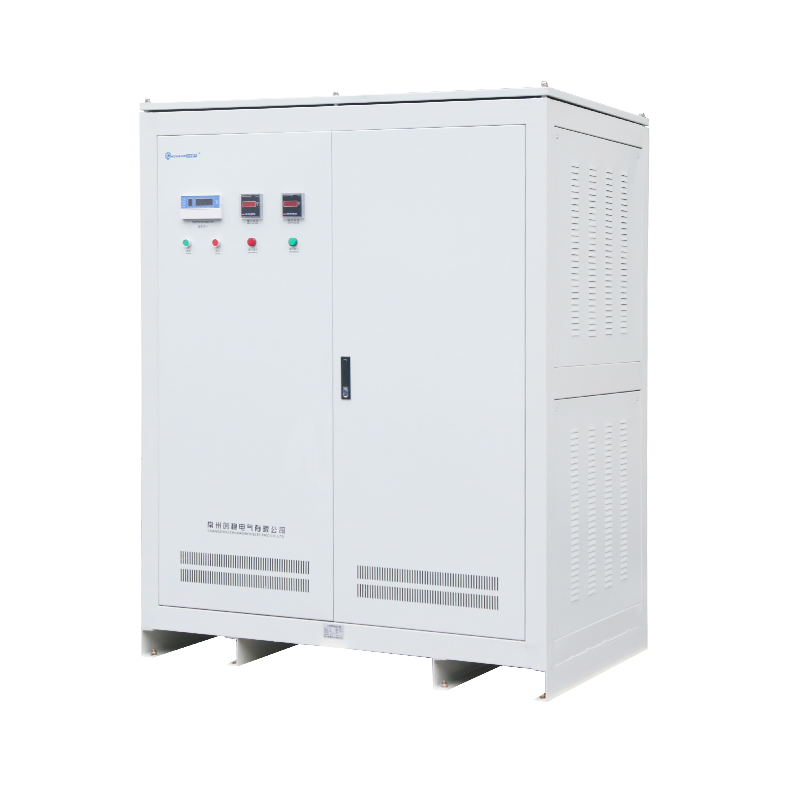

DVR 系列动态电压恢复器是带有储 能装置（系统）的补偿装置，其主要功能 是有效防止暂态电能质量问题（电压暂降 、电压骤升、供电短时中断等）对负载的 影响，适用保护整条生产线的正常工作， 可串联在系统供电线路和负荷之间（注： 功率回路并联到负载前端）。 DVR 装置将电力电子技术与先进的 超级电容储能技术相 结合，当系统出现电 压暂降、骤升、短时中断时，DVR 装置能够利用超级电容中存储的电能通过逆变及变压器回路提供 给负载使用，使得用户的关键性负载在电网电压异常时间内维持正常供电，保护负载正常运行。
工作原理
DVR 装置串联在供电电源和受保护的负载之间，它会持续监测输入侧电源电压，一旦发现供电电压 偏离额定电压水平（±15%），DVR 装置会通过 IGBT 逆变器系统为负载提供正常的供电电压，保 证输出侧（即负载侧）电压稳定，确保受保护的负载不受电压变化的影响。
电网电压正常---待机模式
电网电压正常时，负载由电网直接供电。
运行特点: 高效运行，实时监测。
电网电压异常---补偿模式
电压暂降、骤升或短时中断时，DVR开始为负载供电。DVR 处于补偿模式，快速切断晶闸管电子开关，同时启动IGBT功率模块。
运行特点:快速响应，隔离输出。
电网电压恢复稳定--恢复模式
DVR 在补偿模式下检测到电网电压恢复正常，同步输出电压波形与电网波形，接通晶闸管电子开关，关闭 IGBT 功率模块输出，由电网直接供电完成恢复模式，DVR 转待机模式并为储能电容柜补充能量。
运行特点:柔性退出，无缝切换。

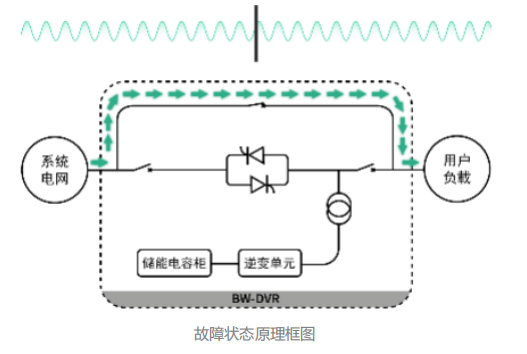

故障检修模式
当 DVR 设备故障或计划检修时，装置切换至旁路开关，负载由旁路回路供电，厂家可选断输入输出开关维护，完成后合输入输出开关、断旁路开关，设备自动恢复运行。
运行特点:快速旁路，自动恢复。
技术特点
能耗低，运行效率达 99.2%响应快，全响应时间低于2ms
寿命长，设计寿命 20 年以上
免维护，拓扑简单，故障率极低，无易损器件
可靠性强，控制电源交直流供电
多冗余备份设计，旁路驱动控制电路多冗余备份
过载能力强，上百千安级抗冲击能力
绿色环保，不会对电网造成谐波污染，操作简单
选型表及技术参数
| 系统额定电压 | 400V(208V-750V) |
| 补偿工作电压 | 低电压补偿范围 0~85%额定电压;高电压补偿范围115%~130%额定电压 |
| 补偿容量(kVA) | ≤100 | 150
| 200 | 300
| 400 | 500 | 600 | 800 |
| 补偿时间 | 3s | 3s | 2s | 3s | 2s
| 4s
| 3s
| 2s |
| 外形尺寸(mm) | 1000*800 | 1200*800 | 1800*800 | 2600*1000 | 4000*1000 |
| 补偿容量(kVA)-续 | 1000
| 1250 | 1600 | 2000
| 2500
|
| 补偿时间-续 | 1s
| 1s
| 0.4s
| 0.4s | 0.4s
|
| 外形尺寸(mm)-续 | 4400*1000 | 5000*1000 | 5000*1000 | 6400*1000 | 8000*1000 |
工作频率 | 48.5Hz~51.5Hz |
装置响应时间 | <2ms |
补偿电压不平衡度 | <3% |
| 电压补偿精度 | <2% |
整机效率 | >99%(非补偿状态，P≥300kW 设备) |
| 电压总谐波畸变率 | <4% |
| 工作环境温度 | -25℃℃~+45℃ |
测试精度 | 0.2pu~1.5pu内精度不低于 2% |
保护 | 具备必要保护，且保护动作时不影响负载正常供电 |
| 工作湿度 | 0~95%无结露 |
噪声 | 非补偿、充电工况条件下≤60dB(在距离设备1米处测量) |
| 寿命 | 维护寿命 20 年 |
注:上表中柜体高度标准尺寸均为 2200mm;实际设备外形尺寸与项目配置相关，具体尺寸可咨询厂家。
产品行业应用
供电品质问题对芯片制造、汽车、制药、石化、医院、电厂、食品加工、化纤、玻璃、数据中心、烟草等以连续作业为特征的行业具有重大影响，DVR 对这些行业有着广泛应用。
DVR动态电压恢复器有什么用？
针对电压暂降、暂升和短时中断是电力系统中常见的问题，尤其对精密设备和关键负载影响极大，可能导致停机、数据丢失甚至设备损坏。动态电压恢复器（DVR）正是为解决这一问题而设计。它通过实时监测电网电压，在检测到异常时，快速注入或吸收补偿电压，确保负载端电压稳定。DVR响应时间极短（毫秒级），适用于工业生产线、数据中心等高敏感场景，有效避免因电压波动造成的经济损失。
